一、系統概述　　

　　變電站自動化系統是鈦能科技股份有限公司集多年電力系統自動化產品的研發與工程經驗，根據用戶需求，結合變電站自動化最新技術和發展方向，采用最新的計算機技術、嵌入式微處理器技術、DSP數字信號處理技術、以太網技術，推出的新一代高度集成、結構緊湊、功能強勁并充分優化的變電站自動化系統。

　　變電站自動化系統適用于220kV及以下各種電壓等級的升壓或降壓變電站，提供了測量、控制、監視、保護、錄波、通信、報表、小電流接地選線、電壓無功自動補償、五防、故障分析及其他自動化功能。本系統具有很好的開放性，可以通過各種現場總線接入其他智能設備，如智能電度表、直流電源系統等;并可以采用多種國際標準、行業標準的規約與多級調度自動化系統或集控站進行通信，實現遠方測量、監視和控制。本系統用于集控站時，向下完成對多個變電站進行監控，向上實現與上級調度系統通信。

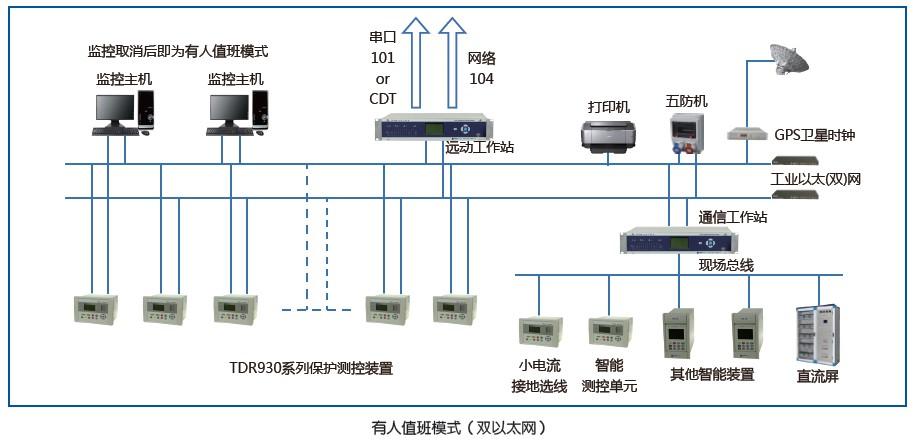

　　二、系統構成　

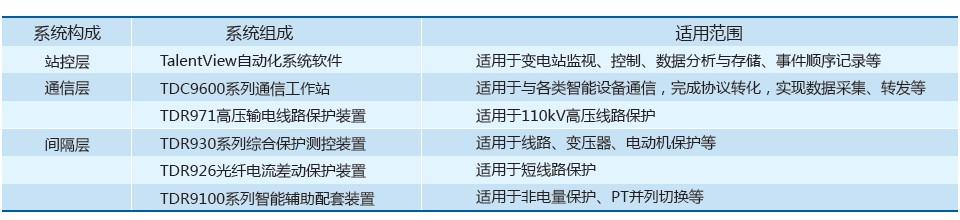

　　變電站綜合自動化系統由站控層、通信層和間隔層組成。站控層可以包括操作員工作站、工程師工作站、五防工作站、Web工作站、GPS衛星對時系統，站控層設備采用100M工業以太網連接(可選擇單網或雙網)，根據廠站規模和用戶需求可以增加工作站(即將功能細分)或減少部分工作站(即將部分工作站合并使用)，典型的結構形式為雙機熱備用,即兩套主機/操作員工作站、一套五防主機工作站及GPS衛星對時系統(可選)。各工作站應用軟件接口、網絡通訊接口、和用戶操作接口均符合開放系統的接口標準。

　　通信層設備主要由通信介質(光纖、網線、雙絞線等)、以太網交換機、通信管理機等設備組成，根據不同的廠站規模和用戶需求，可自由選擇RS485工業總線、星型以太網、雙以太網、光纖環網等不同的組網模式，系統開放性好，組網靈活。

　　間隔層設備以一次設備為對象，采用單元式配置，根據廠站規模和用戶需求，可選擇采用保護測控一體化設備，或者選擇采用保護和測控相互獨立的設備。保護和測控設備獨立組成間隔層通信網絡，直接采用以太網接入主控層或通過通信工作站接入主控層以太網。間隔層設備既可采取集中組屏柜安裝方式，也可以分散安裝到各開關柜上。各單元獨立性強，系統組態靈活，具有高可靠性、高擴展性。裝置維護簡單方便。

　　三、系統優勢　

　　● 完整的變電站自動化系統解決方案，以高性能的子系統構造優異的變電站自動化系統

　　● 系統擴展方便、功能靈活，滿足變電站設備的增加及系統功能增加的需求

　　● 面向變電站的整體設計，將保護、測量、控制、通訊融為一體，全方位思維，大大減少了用戶現場的調試量

　　● 采用先進的現場總線通信方式，標準的IEC60870-5-103通訊規約，大大提高了通訊速率及系統的可靠性

　　● 間隔層可集中組屏也可按站內一次設備分布式布置， 直接安裝于開關柜上，既相對獨立，又節省投資

　　● 間隔層采用32位DSP技術，使產品的穩定性和運算速度得到保證

　　● 繼電保護功能獨立，完全不依賴于通訊網，僅通過通信層交換信息

　　● 友好的人機界面，全漢化菜單操作，使用戶操作更簡單

　　四、軟件特點　

　　● 軟件系統支持Windows/Unix/Linux等多種操作系統，具備良好的移植性

　　● 數據庫采用通用數據庫設計，便于擴充和維護

　　● 強大的系統編輯功能，組態化設計，提供豐富的系統圖元和自定義圖元

　　● 完善的報警管理功能，支持語音報警、自動推畫面、短信報警等多種報警方式

　　● 強大的報表系統，統計報表支持導出Excel格式文件

　　● 系統以故障錄波文件的方式記錄故障前后的電壓、電流波形和開關量狀態，通過軟件可直觀顯示故障發生的過程

　　● 變電站優化運行控制，如電壓無功控制、過負荷控制、經濟運行控制、聯鎖控制等，為變電站運行的智能化管理提供技術保障
