污水廠自控系統
一、系統簡介
污水處理廠的控制系統設計基于現代先進控制思想,采用分散控制、集中監測管理的控制方式。污水自控系統應用于污水處理廠,完全能滿足污水處理工藝的要求,提供了一種高可靠性、低成本、更優化的控制方案。
二、系統主要指標
● 平均無故障間隔時間MTBF>20,000小時
● 可用率A≥99.8%
● 系統綜合誤差:σ≤1.0%
● 數據正確率I>98%
● 數據通信負載容量平均負荷a≤2%,峰值負荷A≤10%
● 主機的聯機啟動時間t≤2分
● 報警響應時間t≤1秒
● 查詢響應時間t≤5秒
● 實時數據更新時間t≤1秒
● 控制指令的響應時間t≤2秒
● 計算機畫面的切換時間t≤0.5秒
三、系統組成

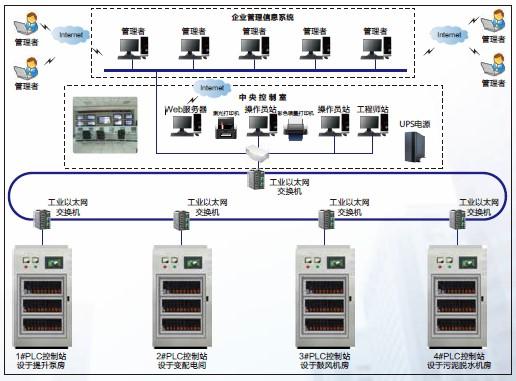

污水處理廠控制系統分為3層結構:信息層,控制層,設備層。
信息層:由監控中心的工程師站、歷史數據服務器,通訊服務器,Web/MIS服務器,千兆以太網交換及大屏幕顯示屏等監控操作設備及局域網組成;
控制層:由分散在各主要構筑物內的現場PLC主站,子站及運行數據采集服務器,工業以太環網交換機及全廠環形100Mbps快速光纖以太網、控制子網等組成。
設備層:由現場運行設備、檢測儀表、高低壓電氣柜上智能單元、專用工藝設備附帶的智能控制器以及現場總線網絡等組成。
