1.　　PSS軟啟動系統針對水利行業優化設計

　　(1)泵啟動時，產生的大電流會對供電系統帶來沖擊，嚴重時會導致同一變壓器下其他設備的供電及運行不正常，PSS可以很好地解決該問題;

　　(2)電機啟動時，會在電機側產生6-8倍電機額定電流的沖擊，PSS完美的控制算法可以將該電流控制在一較小數值，避免負載電機受到大電流的沖擊而影響自身使用壽命;

　　(3)軟啟、軟停功能可以給泵類負載提供平穩無沖擊的啟動及停機效果，避免水錘效應帶來的破壞性問題，延長設備壽命，降低維護成本;

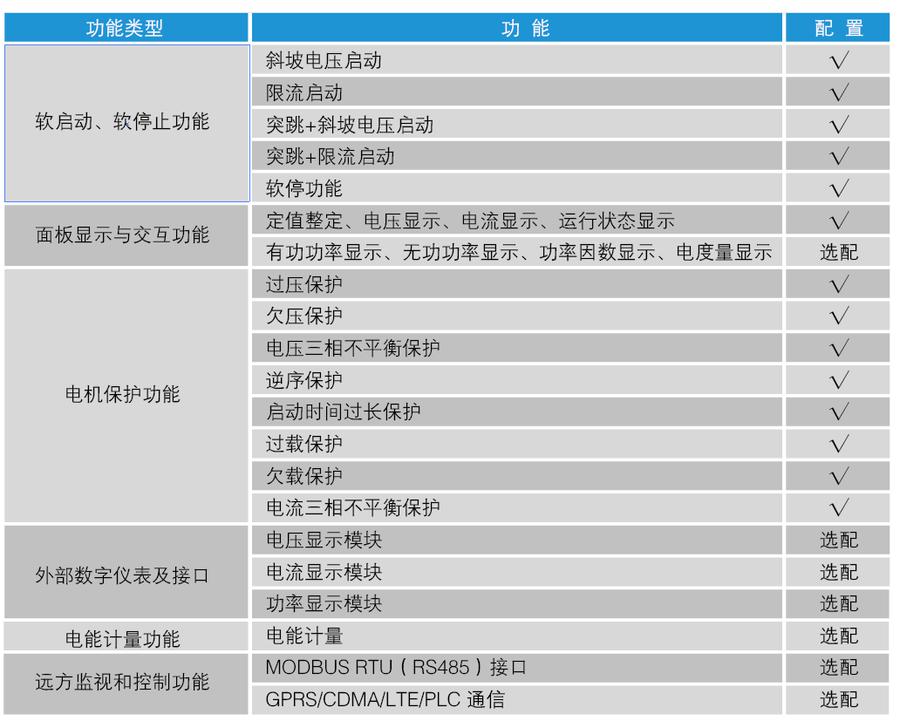

　　(4)針對水利行業各種應用場合，配置有包含過壓、低壓、過載、不平衡等完整的保護功能，確保使用更安全、省心、高效;

　　(5)具有高精度的測量功能，無需額外增加變送器，即可應用于DCS系統，節約了投資成本，提高了系統緊湊性、可靠性;

　　(6)具有高精度電能計量功能方便統計設備能耗，實現能源智慧管理，滿足計費管理要求;

　　(7)具有智慧數字儀表功能，無需配置專用表計，可以顯示電壓、電流、功率等10項實時數據;

　　(8)采用可適應于大波動范圍電壓設計技術，適合農村電網的惡劣環境。

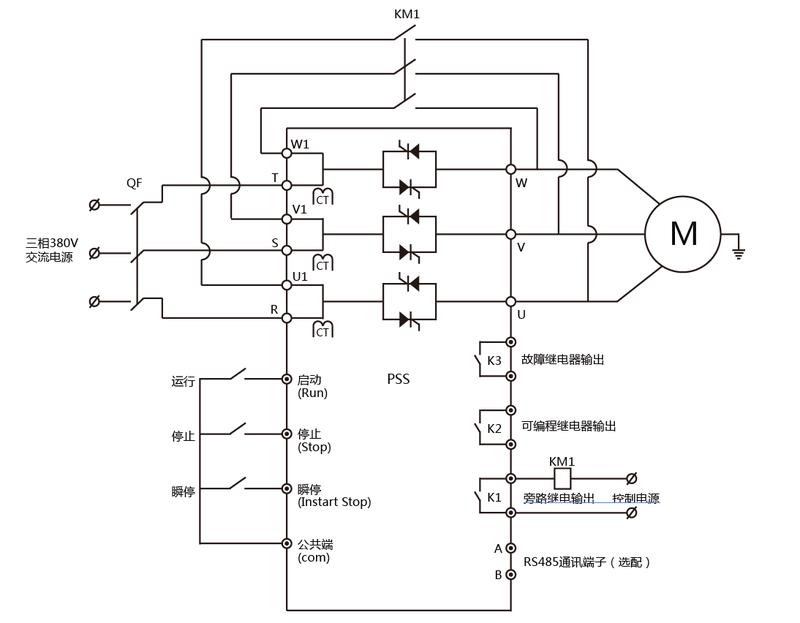

　　為解決水利行業電機負載啟動過程中出現的過電流沖擊、機械應力損傷及提高啟動平穩性，延長電機使用壽命，特采用PSS。利用晶閘管移相控制原理，改變晶閘管相角大小，就可調節晶閘管調壓電路的輸出電壓，進而實現電機端電壓從起始電壓穩步提高，直至達到額定工作電壓值，同時電機轉速逐漸增大，直至達到滿足啟動轉矩的要求而結束啟動過程，此時旁路接觸器接通(避免了電機在運行中對電網形成諧波污染，延長晶閘管壽命)，電機進入穩態運行狀態;停車時先切斷旁路接觸器，然后PSS內晶閘管導通角由大逐漸減小，使三相供電電壓逐漸減小，電機轉速由大逐漸減小到零，停車過程完成。軟啟動的核心是控制電機啟動過程中的轉矩大小，降低電機啟動電流，防止對電網電壓的沖擊，控制三相電機加速、減速并對電機進行有效保護。

　　用戶可根據負載需求自由調節PSS各種變量定值參數，能夠在各種應用中最大限度降低啟動電流。PSS采用自有的專利技術，采用自有獨特的核心控制算法，配有4種獨特的啟動模式，可以應對水利行業復雜的電機和負載情況，達到完美的軟啟停效果。PSS具有豐富、完善的電機保護功能，可以有效的保護電機及相關生產設備的使用安全。

2.　　主回路電纜與端接

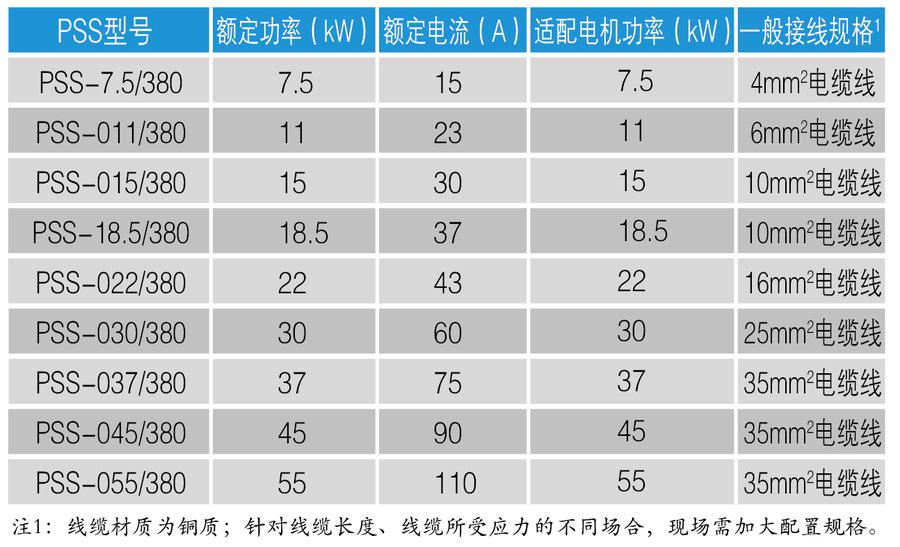

　　主回路的連接可采用鍍錫銅母線或絕緣電力電纜，電纜接線端子均需使用專用冷壓頭進行壓接。下表為各型號PSS對應的主接線截面積參數推薦值。

3.　　控制電纜與端接

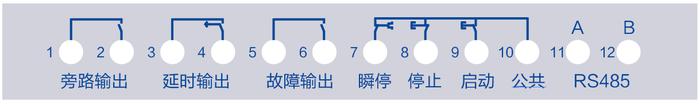

　　端子1、2為旁路輸出，用于控制旁路接觸器，為常開無源觸點，啟動成功時閉合，觸點容量為AC250V/5A。

　　端子3、4為可編程延時輸出，延時時間、輸出時刻可自由設定，為常開無源觸點，輸出有效時閉合，觸點容量為AC250V/5A。

　　端子5、6為故障輸出，為常開無源觸點，PSS發生故障時閉合，正常工作時開路，觸點容量為AC250V/5A。

　　端子7為外控瞬停輸入，PSS正常工作時，此端子必須與端子10短接。若此端子與10斷開時，PSS系列軟啟動器無條件停止工作，處于故障保護狀態。

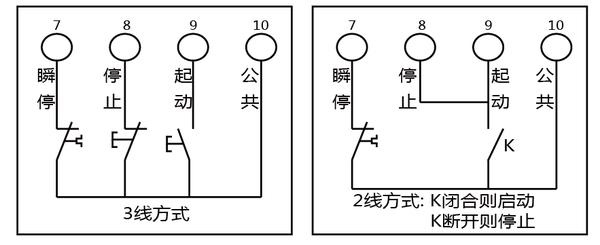

　　端子8、9為外控停止、啟動輸入，有兩種接線方式，即3 線外控方式和2 線外控方式?？筛鶕?jù)需要選擇連接，如圖所示。

　　端子11、12為RS485通信接口輸出，可以實時將PSS運行狀態信息上送到后臺總控室。

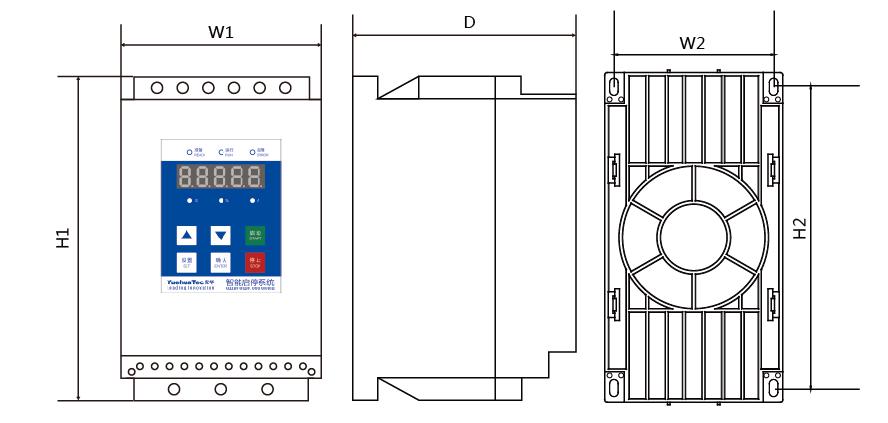

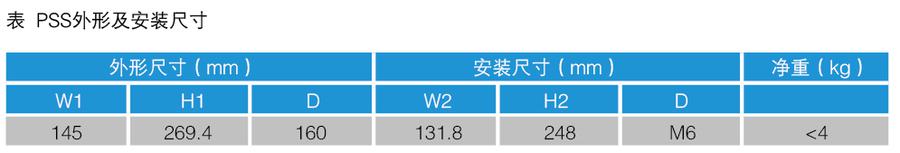

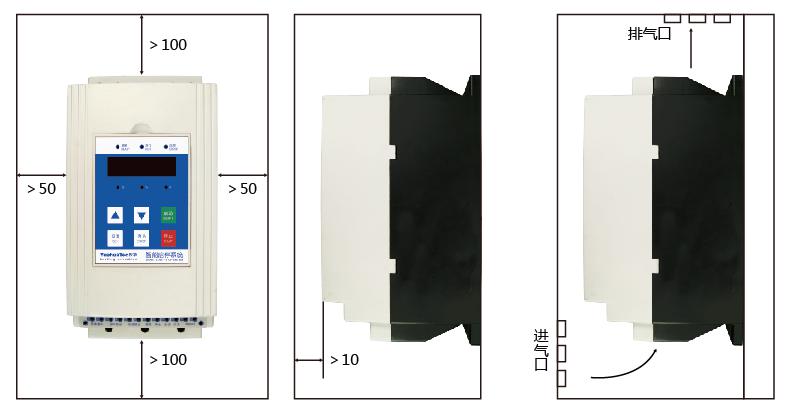

　　為確保PSS在使用中具有良好的通風和散熱條件，四周須留有足夠的散熱空間，下圖為安裝示意圖。
