一、裝置概述

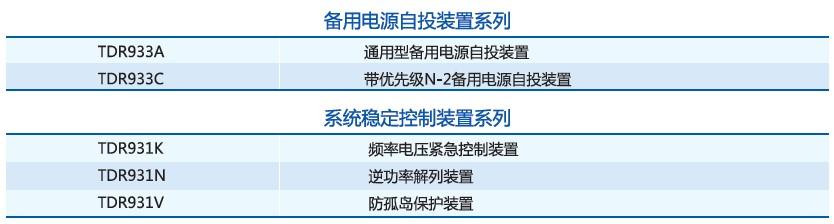

　　DR933系列備用電源自投裝置可以實現互為備用的進線、母聯、橋開關等多種備自投形式，提高備自投的效率，減輕運行維護的工作量。其中，TDR933A型備用電源自投裝置采用自適應主接線形式的理念設計，可以實現兩條互為備用的進線、母聯、橋開關等多種備自投形式;TDR933C型備用電源自投裝置可以實現三電源帶備投優先級的進線互投的形式。

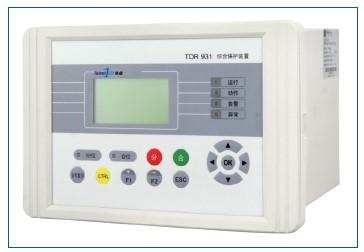

　　TDR931K型頻率電壓緊急控制裝置用于頻率電壓緊急控制，具有低頻判斷、低壓判斷、過頻判斷、過壓判斷等功能。該裝置配置低頻(加速輪3輪、基本輪4輪、附加輪1輪)、低壓(加速輪3輪、基本輪4輪、附加輪1輪)、過頻 3 輪、過壓 3 輪，可用于各種電壓等級廠站。低頻減載、低壓減載、過頻切機、過壓解列或切機的每一輪都可以自定義出口，能夠選切不同的線路。

　　TDR931N逆功率解列裝置，具有四段式過流方向解列功能、四段式逆功率解列功能、四段逆功率正常潮流方向指向可整定。為了使逆功率繼電器靈活地用于送電側和受電側，本繼電器設置了正常潮流方向控制字，當出現逆向潮流或低正向潮流時，逆功率繼電器動作于解列。

　　TDR931V適用于在并網點發生孤島時，作為后備保護快速切除孤島電源。該裝置具有逆功率解列功能、過電壓保護功能、低電壓保護功能、高頻解列功能、低頻解列功能、低壓解列功能、功率因數解列功能、滑差解列功能、進線聯切功能、故障錄波、事件記錄等多種功能。

　　二、主要特點

　　● 矢量圖顯示技術，直觀顯示相位，校驗極性簡單

　　● 故障錄波技術，再現故障的過程，便于故障分析

　　● 完整的事件記錄與操作記錄，便于事件分析和過程追溯

　　● 獨特的防網絡風暴功能，有效保證網絡通信的裝置可靠性

　　● 兩路工業以太網通信，實現雙網冗余，通信實時可靠

　　● 多級密碼防護技術，保證系統的安全運行，同時保證了操作的安全性

　　● 輔助軟件DRS Express，支持設備遠程管理，便于設備調試、維護和故障分析

　　● 采用高電磁兼容性能機箱和高抗干擾電路設計，性能達到行業標準最高等級

　　三、專有核心技術

　　TDR930系列綜合保護測控裝置獨有的虛擬現實與現實同步技術，使用戶能夠在遠方終端(如：計算機、PAD等)上運行虛擬的保護裝置，虛擬保護裝置的外觀和操作與現實裝置完全一致，便于用戶進行產品培訓與學習。

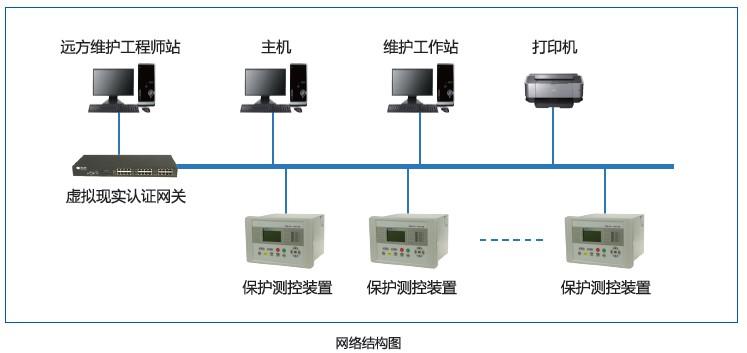

　　同時，遠方終端通過以太網與真實裝置連接，虛擬裝置能夠同步再現真實裝置的全部信息，而且能夠?qū)φ鎸?shí)操作進行同步操作，真正做到直觀的遠程維護、遠程管理。

　　虛擬現實與現實同步技術的應用，將極大的提高產品的運行、維護、管理、使用、培訓水平，解決了不便于操作環境中人員安全問題，提高了效率。
