一、裝置概述

　　TDR971高壓線路保護裝置適用于110kV及以下等級輸電線路的成套保護裝置，裝置為變電站綜合自動化系統設計，具有完善的通信接口，可同時提供3路工業以太網和1路RS485通信接口，采用 IEC-60870-5-103通信規約，實現網上數據共享。

　　二、主要特點

　　● 國內最早采用IEEE C37.94規范的光纖差動保護裝置

　　● 距離元件采用四邊形特性，具有較大的測量過渡電阻的能力，更適合于短線路;故障識別元件能夠可靠地防止非故障相距離元件的誤

　　● 動，而不需要通過縮小保護范圍來躲避，因而真正地發揮了四邊形特性的優點

　　● 接地距離繼電器設有零序電抗繼電器，有效防止接地時距離繼電器的超越

　　● 具有獨特的振蕩閉鎖元件和故障開放元件，既保證了純振蕩期間距離保護的可靠不動作，又保證了振蕩期間發生故障能快速正確動作

　　● 光纖同時傳送雙向語音功能，實現現場無電磁干擾語音通信，高效異地聯調差動保護

　　● 故障錄波技術，再現故障的過程，便于故障分析

　　● 完整的事件記錄和操作記錄，便于事件分析和過程追溯

　　● 輔助軟件DRS Express，支持設備遠程管理，便于設備調試、維護和故障分析

　　● 采用高電磁兼容性能機箱和高抗干擾電路設計，性能達到行業標準最高等級

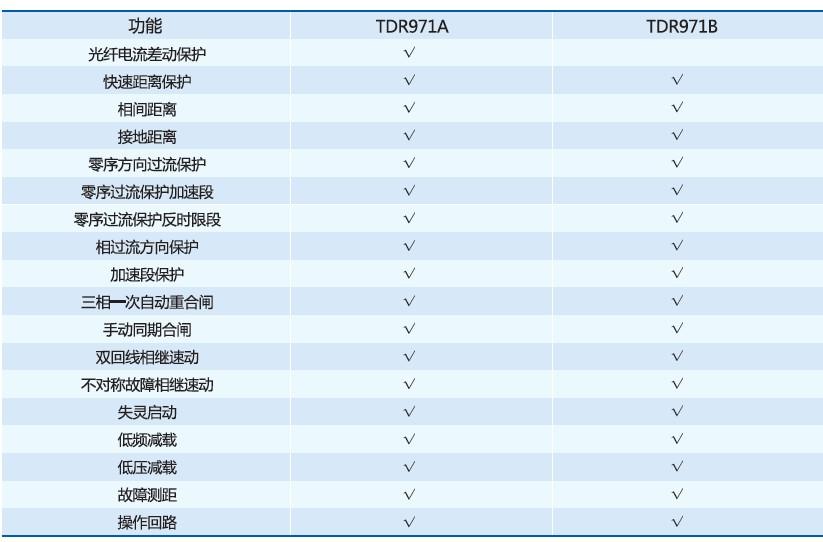

　　三、主要功能配置表
