一、系統概述

　　水廠自控系統設計遵循先進性、實用性、可靠性、經濟性、開放性的原則,滿足供水工程生產管理和水處理工藝對自動化控制的要求。實現集中監控和管理、分散控制、數據共享，保證整個水廠的運行協調一致。凈水廠控制系統通常分為水廠調度系統、加藥間PLC控制站、濾格PLC控制站、送水泵房PLC控制站等。各個控制站相對獨立工作，通過局域網進行通訊，將所有數據信息送到水廠調度室，或?qū)⒁徊糠謹?shù)據通過調度系統以無線(或有線)通訊的方式送到城市供水調度中心。

二、系統主要指標

　　● 平均無故障間隔時間MTBF>20，000小時

　　● 可用率A≥99.8%

　　● 系統綜合誤差：σ≤1.0%

　　● 數據正確率I>98%

　　● 數據通信負載容量平均負荷a≤2%,峰值負荷A≤10%

　　● 主機的聯機啟動時間t≤2分

　　● 報警響應時間t≤1秒

　　● 查詢相應時間t≤5秒

　　● 實時數據更新時間t≤1秒

　　● 控制指令的響應時間t≤2秒

　　● 計算機畫面的切換時間t≤0.5秒

三、系統組成

　　◆ 調度系統 系統功能模塊化設計，監管水廠各子系統

　　◆ 在線檢測儀表系統 水質分析數據采集、自動生成報表、曲線、異常報警

　　◆ 加氯消毒系統 加氯機、氯瓶、計量泵、流量計測量控制，根據生產工藝要求自動投加藥

　　◆ 自動加藥系統 礬、高錳酸鉀自動投加系統，實時采集控制加礬池、高錳酸鉀池液位、流量、計量泵參數

　　◆ 濾池控制系統 沙濾、恒水位調節

　　◆ 自動反沖洗系統 定時反沖洗、排列沖洗濾格

　　◆ 恒壓供水控制系統 變頻、軟啟結合方式，恒定總管供水壓力

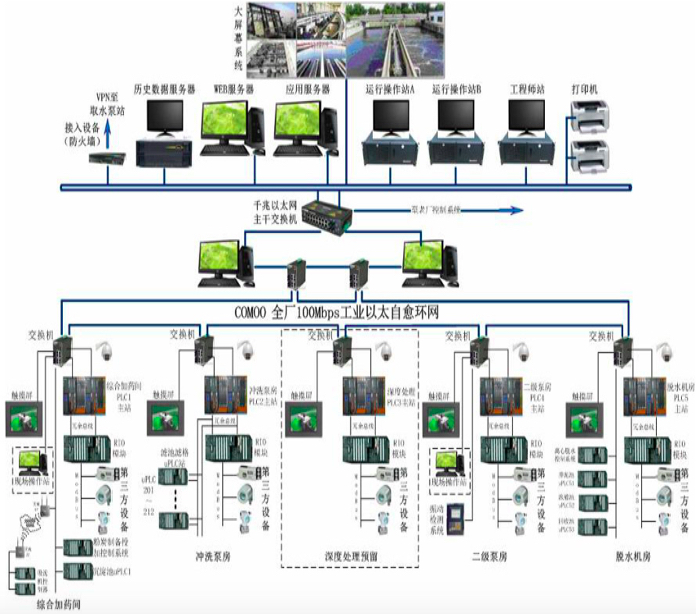

系統架構圖
